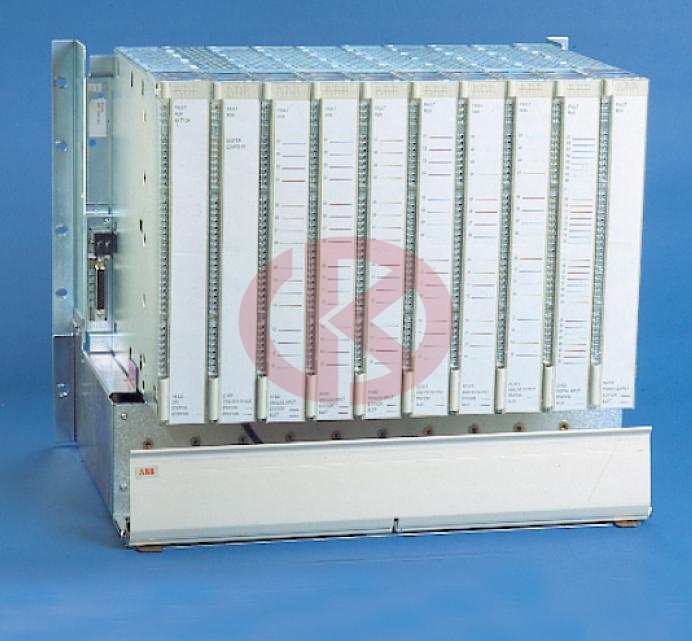

ABB Advant Controller 110 Open Control System

ABB Advant Controller 110  Open Control System

Graphische Programmerstellung

Der Advant Controller 110 wird in der Programmiersprache

AMPL programmiert. AMPL ist

eine auf Funktionsbausteinen basierende

Programmiersprache, die sowohl für Verknüpfungsteuerungen

und Schrittketten als auch für

Berechnungen und kontinuierliche Rege-lung

geeignet ist. Anwendungsprogramme werden

graphisch erstellt, indem zuerst die erforderlichen

Funktionsbausteine ausgewählt und dann

miteinander verbunden werden.

Das ausgedruckte Programm hat das gleiche

Aussehen wie die Darstellung auf dem Bildschirm.

Dies ist besonders bei der Fehlersuche wichtig. Der

Ausdruck gibt einen Überblick, während auf dem

Bildschirm die Einzelheiten dargestellt werden,

einschließlich der Aktualisierung der Signalwerte

und Zurückverfolgung der Signale zu ihrer Quelle.

Prozeßanschluß

Der Advant Controller 110 verfügt über eine

umfangreiche Palette an S600 E/A-Geräten für

Digital- und Analogsignale, für Gleich- und

Wechselspannung, preisgünstige Standardgeräte und

Sonderausführungen mit hoher Kontaktdichte,

Leistung und Isolationsspannung. Das

Gerätespektrum wird durch einen intelligenten

Impulszähler für Impulsfrequenzen bis zu 100 kHz

abgerundet. Alle S600 E/A-Geräte besitzen ein

Stahlblechgehäuse (IP20) zum Schutz vor elektromagnetischen

Störungen innerhalb des

Baugruppenträgers und vor mechanischer

Beschädigung bei der Handhabung. Die

Prozeßkabel werden auf mehrpolige Stecker

geführt, die auf der Gerätefrontseite aufgesteckt

werden. Dies ist eine saubere und platzsparende

Lösung.

Der Advant Controller 110 kann auch dezentrale

Ein-/Ausgaben nutzen. Über den Advant Fieldbus

100 können bis zu 32 Stationen der S800 E/AFamilie

und über den PROFIBUS sogar 126

fremde E/A-Stationen angeschlossen werden.

Durch die umfangreichen Konfigurationsmöglichkeiten

der Ein- und Ausgaben kann

der Advant Controller 110 an nahezu jede

Anlagentopologie angepaßt werden.

Beliebig erweiterbar

Der Advant Controller 110 kann auf vielfältige Art

und Weise den Veränderungen der Anlage angepaßt

und erweitert werden. Eine Möglichkeit – und

zugleich die einfachste – ist, den Controller durch

Steckbaugruppen zu ergänzen. Die Geräte können

im laufenden Betrieb ohne Abschaltung hinzugefügt

werden. Eine weitere Alternative ist die Ergänzung

kompletter E/A-Baugruppenträger. Die dritte

Möglichkeit ist die Erweiterung des Advant

Controllers 110 um mehrere Stationen und deren

Verbindung zu einem dezentralen Leitsystem.

Über den Advant Fieldbus 100, einen

Hochleistungsbus (auch in redundanter Ausführung

lieferbar), können bis zu 80 Stationen

miteinander verbunden werden. Verdrillte Koaxialdoppelleitungen

sowie LWL-Kabel stehen zur

Verfügung. Die maximale Länge des Busses beträgt

in Abhängigkeit des Kabelmaterials 1.700 m.

Systemanschluß

Der Advant Controller 110 ist eine Komponente

des Advant OCSAutomatisierungssystems und

unterstützt die Kommunikationsprotokolle Avant

Fieldbus 100, PROFIBUS, RCOM/RCOM+ und

MasterFieldbus. Diese Protokolle werden auch

von anderen Controllern, dezentralen Ein-

/Ausgaben sowie Bedienstationen – und sogar von

drehzahlgeregelten Antrieben – von ABB

unterstützt, wodurch der Advant Controller 110 in

die außergewöhnlich homogenen, prozeß- und

anlagenweiten Leitsysteme integriert werden kann.

Externe Anschlüsse

Über Schnittstellen für die Protokolle Modbus I und

Siemens 3964R kann der Advant Controller 110 mit

den gängigen Leit- und Überwachungssystemen

anderer Hersteller kommunizieren.

Drei Zentraleinheiten zur Auswahl

Für den Advant Controller 110 stehen drei

Zentraleinheiten zur Wahl. Der Basisprozessor

PM632 mit einem 256k Speicher, sowie die

erweiterten Prozessoren PM633 und PM634 mit

doppelter Verarbeitungsgeschwindigkeit und

doppelter Speicherkapazität. Der Basisprozessor

ist eine überaus ökonomische Zentraleinheit, der

zweite bietet genügend Leistung für

anspruchsvolle Applikationen – und eine einfache

Erweiterbarkeit, falls eine Nachrüstung des

Advant Controllers 110 erforderlich ist. Der

PM634 schließlich bietet eine höhere

Verarbeitungsleistung und eine PROFIBUS-DP

Master-Schnittstelle zur Unterstützung der

Feldgeräteintegration. Der zertifizierte Advant

PROFIBUS-DP Master ermöglicht die nahtlose
